Для балластировки различных трубопроводов, то есть обеспечения устойчивого их положения, используют балластирующие устройства — утяжелители. Классифицируют утяжелители по назначению, и конструкции.
Разделяют:
Утяжелители используемые для магистральных трубопроводов диаметром от 529 до 1420 миллиметров. Устройства обхватывающей формы из бетона — УБO и УБОм.
Пример — утяжелитель УБО 530. Широко используется при прокладке магистральных трубопроводов,
благодаря внушительному весу и приемлемой цене.
Утяжелители используемые для прокладки трубопроводов от 326 до 1420 миллиметров диаметром, по дну водоемов и рек — УTK. Изделия кольцевой формы из
железобетона, применяемые также при монтаже трубопровода на проблемных грунтах — болотистых или влажных почвах, а также шельфах месторождений.Утяжелители УБК и УБKм – устройства представляющие собой седловидные блоки из железобетона. Используют их при прокладке магистральных трубопроводов на
болотистых или вечномерзлых грунтах. Активно применяются при укладке газопроводов с изоляцией. Дополнительно могут комплектоваться защитными матами, для
укладки под них на трубу, для исключения повреждения заводской изоляции трубопровода.Утяжелители опирающего типа — УБП. Используются для трубопроводов диаметром от 530 до 1420 миллиметров, при укладке их в заболоченной или труднодоступной

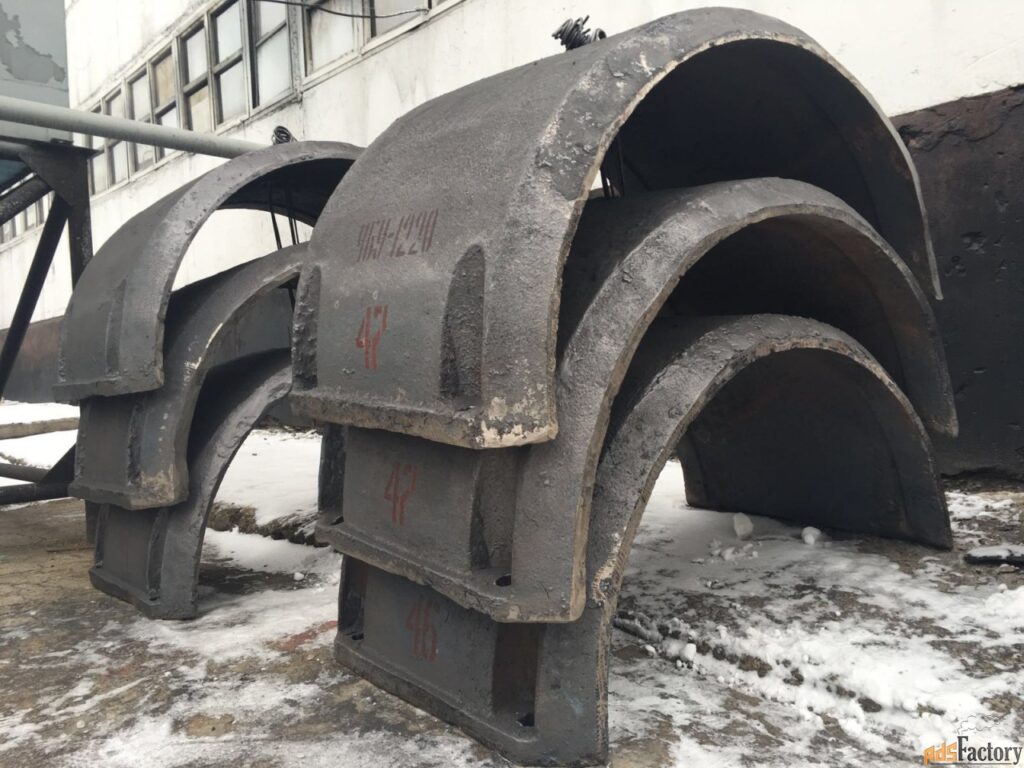

местности. Применяются также для укладки трубы через водные преграды.Существуют также утяжелители выполненные из чугуна. Маркировка таких изделий — УЧК (утяжелители чугунные кольцевые). Применяются в устройстве трубопроводов
диаметром от 57 до 1420 миллиметров, при укладке их на подводных или просто обводненных участках.Кстати, широкий спектр всех видов бетонных утяжелителей, можно найти на сайте компании-производителя — Инвест-ЖБИ.
Производство железобетонных изделий — основная область интересов компании. В Екатеринбурге, это одна из старейших компаний, которая занимается снабжением строительных объектов изделиями из бетона уже почти 15 лет.
Производственных мощностей завода хватает для полной укомплектовки любых строительных объектов — от дорожного строительства, до объектов благоустройства. При этом компания не только производит качественные изделия из бетона, но и берет на себя все сложности по транспортировке изделий любых габаритов на строительные площадки в любой точке страны.
Все железобетонные утяжелители изготавливаются по ГОСТу, для армирования используется арматурная сталь А1 или А3, также имеющая стандарт качества.
Далее рассмотрим наиболее применяемые виды бетонных утяжелителей более подробно.
Номенклатура изделий
Сборные охватывающие утяжелители – УБО
Наиболее распространенный тип устройств, используемых при укладке магистральных трубопроводов. Отличительная особенность данных утяжелителей – простота конструкции и монтажа.
Утяжелитель имеет седловидную форму, благодаря чему достигается плотное его прилегание к секциям трубопровода. Комплект включает в себя два бетонных блока, а также мягкие соединительные пояса.
Изготавливается устройства из вибрированного бетона (200) прочностью не менее 70%.
Утяжелители УБК и УБКм
Данная номенклатура изделий используется при балластировке трубопроводных магистралей в изоляции. Применима к трубам диаметром 376 — 1420 миллиметров, для устройства трубопровода в вечномерзлых грунтах, болотистых и обводненных почвах.
Устройство представляет из себя армированный железобетонный блок седловидной формы, с двумя пересекающимися поверхностями в форме цилиндра. В некоторых случаях, изделие может доукомплектовываться футеровочным матом.
Утяжелители типа УТК
Баластирующие устройства, применяемые для трубопроводов диаметром 326 — 1420 миллиметров, при прокладке магистрали по дну озер, рек, различных водоемов.
Конструктивно представляют собой два железобетонных полукольца с армированием, соединяемые между собой с помощью шпилек и гаек. Изготавливаются из
бетона марки от М300, с хорошей степенью водонепроницаемости.
